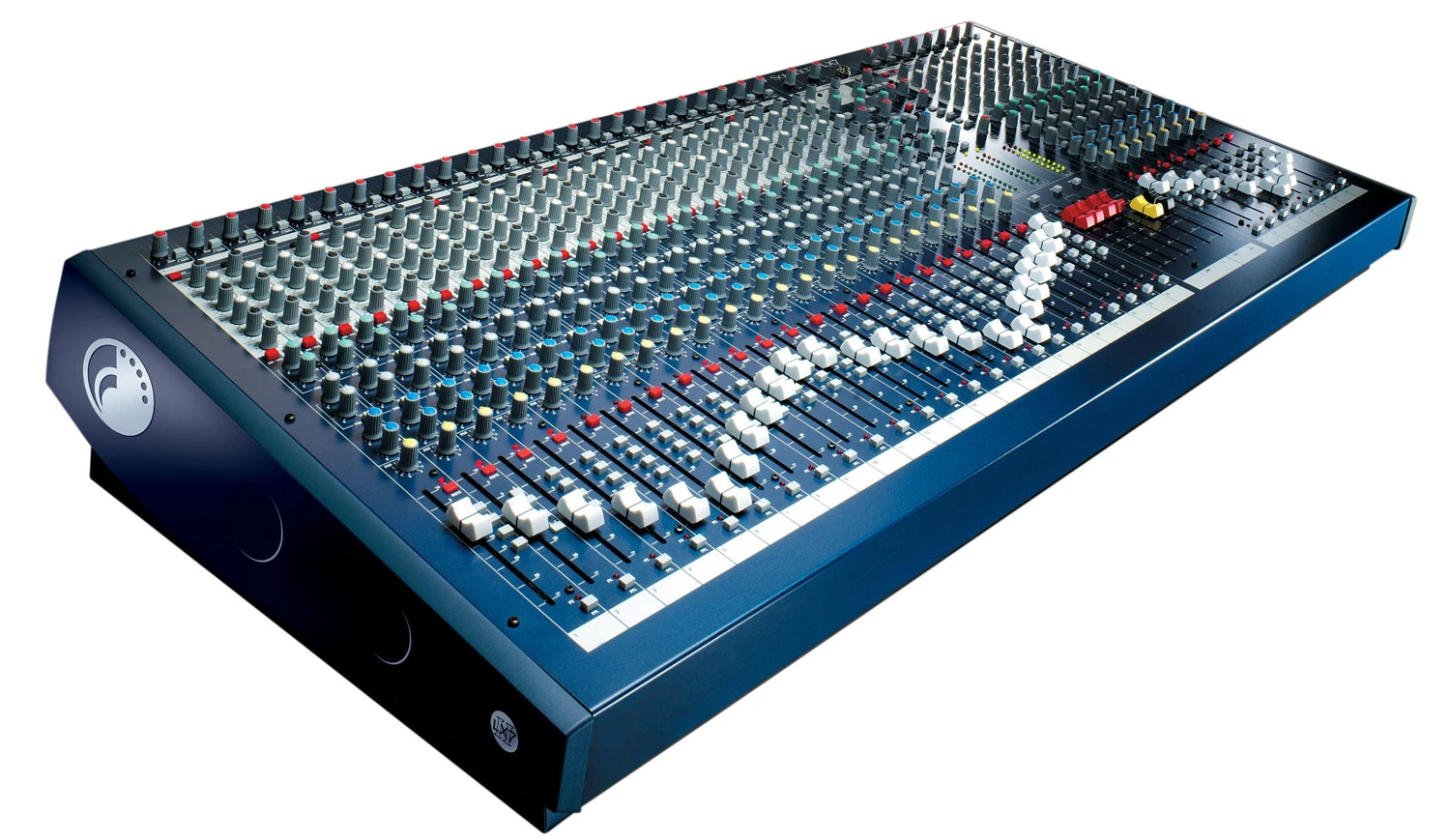

SOUNDCRAFT SPIRIT LX7ii 32CH 32+4/4/3 концертная микшерная консоль

Область применения

• Для гастролирующих групп
• Небольшие инсталляции
• Малые концертные залы
• Использование в храмах, церквях и театрах
• Живая и студийная запись

Особенности

• 100 мм фейдеры
• +48 В фантомное питание
• 16,24 и 32 входные линейки
• Всего 40 входов ( включая стерео линейки и возвраты )
• Фильтр НЧ с крутизной среза 18 дБ на октаву
• 6 дополнительных посылов, 4 из них переключаемые
• до или после фейдера
• Разрывы на групповых и мастер секциях
• 12-и сегментный индикатор уровня
• Встроенный блок питания
• Микрофонные преампы новой разработки GB3 по технологиям серии МН3
• Новая схематехника четырехполосных эквалайзеров по технологии серии МН3

Спецификация

Частотная характеристика

20Hz – 20kHz, +0 /-1dB

Коэффициент гармонических искажений

Mic sens. –30dBu, +20dBu at all outputs…..………………………………………….< 0.006% @ 1kHz

Уровень шума

• Measured RMS, 22Hz to 22kHz Bandwidth
• Mic Input E.I.N @ unity gain……………………………………….………….. < - 128dBu (150 source)
• Mix Output, 40 inputs routed to mix ……………………………………….………..…………….<-82dBu
• Group Outputs…………………………………………………………………………….……….<-83dBu
• Aux Outputs…………………………………………………………………………………….…….<-80dBu
• Matrix Outputs…………………………………………………………………….…….<-89dBu < -85dBu

Взаимное проникновение между каналами

• Input Channel muting…………………………………………………………… < -97dB
• Input fader cutoff……………………………………………………………………< -95dB
• Input pan pot isolation……………………………………………….….< -77dB
• Mix routing isolation………………………………………………………….< -97dB
• Group routing isolation…………………………………………………….< -97dB
• Adjacent channel isolation…………………………………………….< -99dB
• Group-Mix crosstalk……………………………………………………………..< -89dB
• Aux send off……………………………………………………………………………………< -84dB
• Matrix send off……………………………………………………………………………< -93dB
• Typical CMRR at max gain @ 1kHz……………………………………….80dB

Пропускной фильтр ВЧ (Моно вход)

100Hz, 18dB/octave

Эквалайзер (Моно вход)

• HF………………………………………………………………………….13kHz, ±15dB, 2nd order shelving
• Hi-Mid………………………………………………………………..…….. 550Hz - 13kHz, ±15dB, Q = 1.5
• Lo-Mid………………………………………………………………...………80Hz - 1.9kHz, ±15dB, Q =1.5
• LF………………………………………………………………...…………80Hz, ±15dB, 2nd order shelving

Индикация

• Входные каналы………………………………………….SinТрехцветный 4-сегментный индикатор
• Выходные каналы……………………………………….7 трехцветных 12-сегментных индикатора

Мощность

• Питание (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
• Потребление………………………………………………………………………….менее 150W

Условия эксплуатации

• Температурный диапазон………………………………………………………………..-10^(o)C to +30^(o)C
• Относительная влажность…………………………………………………………………..0% to 80%

Спецификация вход / выход


Уровни

• Микрофонный вход…………………………………………………………………………….+15dBu max
• Линейный вход………………………………………………………………………………….+30dBu max
• Стерео входы и возвраты инсертов………………………………………………………. +20dBu max.
• Все выходы…………………………………………………..……………..…………………. +20dBu max.
• Номинальный рабочий уровень …………………………………………………….………….0dBu
• Мощность выхода на наушники…………………..2 x 250mW в 200 наушники

Вход и выход

Импеданс

• Микрофонный вход ……………………………………………………………………………………...2k
• Линейные входы и стерео возвраты………………………………………………………………>10k
• Возврат инсерта входного канала………5k (с EQ, в худшем случае 1,8k)
• Mix, Group, Aux, Matrix и директ-выходы……………………………………………………………150
• Посылы инсертов………………………………………………………………………………….……..75
• Рекомендуемый импеданс на наушники……………………………………………………..…50-600

Размеры и вес

Высота

Для всех размеров ……………………………………………………………………………………164мм

Ширина


• 16 каналов………………………………………………………………………………………………653мм
• 24 канала…………………………………………………………………………………………..……856мм
• 32 канала………………………………………………………………………………………………1059мм

Глубина

Для всех размеров……………………………………………………………………………………503мм

Вес

• 16 каналов ………………………………………………………………………………………………18.2кг
• 24 канала ……………………………………………………………………………...………..………21.8кг
• 32 канала ……………………………………………………………………………………………..…25.4кг
